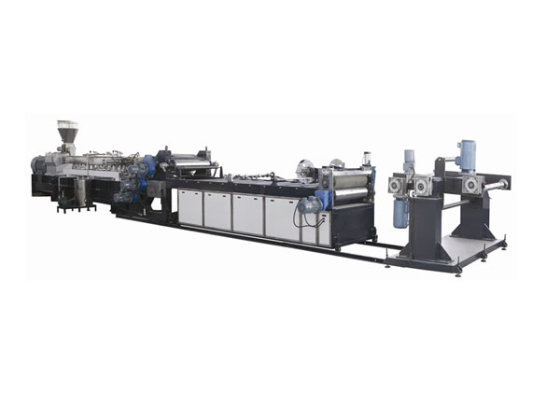

片材/板材挤出生产线
    发布时间: 2025-08-15 16:05

采用特殊混炼功能及高塑化能力设计；衣架型模头采用特殊双节流设计，使板材厚薄调整更为精确


片材/板材挤出生产线

 结构特点：
1. 螺杆设计采用特殊混炼功能及高塑化能力设计；
2. 衣架型模头采用特殊双节流设计，使板材厚薄调整更为精确；
3. 温度控制±2°C可精确控制塑化过程及板材厚薄，平整性；
4. 三辊压光机采用水平、垂直或45°倾斜式，可自由升降方式；
5. 切片机，板材长度及数量精确；
6. 收卷台装置，采用高级转矩马达，能随意调整速度及卷收张力；
7. 备有自动计米器可设定产品长度。

片材机主要技术参数：

型号

SHJ75

SHJ65

SHJ50

SHJ35

螺杆直径

72mm

63mm

51mm

35mm

螺杆中心距

60mm

52mm

42mm

30mm

螺杆转速

0-500r/min

0-500r/min

0-500r/min

0-500r/min

螺杆长径比

1/52

1/52

1/52

1/52

生产能力

150-300kg/h

100-250kg/h

80-180kg/h

20-100kg/h

整机功率

230kw

200kw

150kw

100kw

熔体泵

200cc

175cc

100cc

50cc

模头宽度

780mm

680mm

580mm

380mm

锟筒规格

423×800mm

423×700mm

423×600mm

423×400mm

锟筒镜面精度

Ra0-0.12um

Ra0-0.12um

Ra0-0.12um

Ra0-0.12um

三锟线速度

0-50m/min

0-50m/min

0-50m/min

0-50m/min

制品厚度

0.25-2.2mm

0.25-2.2mm

0.25-2.2mm

0.25-2.2mm

耗水量(循环水)

50kg/min

40kg/min

35kg/min

30kg/min

整机重量

12T

10T

7.5T

6.5T

整机体积

18000×18000×2680mm

16000×17000×2580mm

14000×16000×2482mm

12000×15000×2363mm
